변압기 및 모터를 제조하는 가장 중요한 부품인 마그네트 와이어는, 전기적 전도율이 좋은 동선에 용도에 따라 여러 특성을 가진 절연 바니쉬를 피막 처리하여 고온에서 여러번 성형하여 만듭니다.

마그네트 와이어의 종류는 사용 온도에 따라 내열 등급을 구별하는 것과, 절연체 종류 및 절연체 적용 방법에 따라 구별하는 방법이 있습니다.

에나멜동선의 종류 및 특성
종류	기호	내열구분	제조범위	특성	사용온도	적용규격
폴리우레탄 동선 (Polyurethane Enameled Copper Wire)	UEW	E (120℃) H (180℃)	0.04 ~1.60㎜	- 고주파, 고온에서 유전 특성 우수 - 피막을 제거하지 않고 납땜가능 - 피막이 투명하여 착색 가능 (적색, 녹색, 청색, 황색 등) - 과부하가 예상되는 전기기기에는 사용 금함 - 내열충격성과 기계적 특성이 다소 약함 - 방향족 용제에 약함	전자기기 통신기기 계기용코일 소형변압기	KS C 3107 JIS C 3202
폴리에스텔 동선 (Polyester Enameled Copper Wire)	PEW	F (155℃) H (180℃)	0.05 ~1.60㎜	- 내열성, 내약품성, 내용제성 우수 - 절연내력 및 전기적 특성이 우수 - 내열충격성, 내습성이 부족하여 가수분해 경향이 있음	소형발전기 범용모터 가정용모터 변압기 휴대용발전기 마그네트코일	KS C 3107 JIS C 3202

에나멜동선의 종류 및 특성
종류	기호	내열구분	제조범위	특성	사용온도	적용규격
폴리에스텔 이미드 동선 (Polyesterimide Enameled Copper Wire)	EIW	H (180℃)	0.10 ~1.60㎜	- 내열성, 내열충격성, 내약품성 등이 아주 우수 - 기계적특성이 우수하여 고속 권선 가능 - 크레이징이 발생하기 쉽다	건식변압기 내열성발전기 전동공구용 모터 고속모터 및 발전기 전자렌지용 HVT	KS C 3107 JIS C 3202
폴리에스텔 이미드 동선 (Polyesterimide Enameled Copper Wire)	AIW	N (220℃)	0.10 ~1.60㎜	- 내열성, 내과부하특성이 특히 우수 - 내약품성, 내유성, 내용매성 우수 - 피막흠성이 약함 - 유연성이 다소약함	내열성 모터 냉동기용모터 전구공구용 모터 내열건식 변압기 내열기기	JCS 334
폴리에스텔 이미드 -폴리아미드 이미드 동선 (Polyesterimide- Polyamideimide Enameled Copper Wire)	EI-AIW	C (200℃)	0.20 ~1.60㎜	- 열 및 과부하특성이 우수 - 내열충격성 우수 - 화학적특성이 우수하여 특수한 환경에 사용가능 - R-22 냉매에 강함	내열성모터 건식변압기 전동공구용 모터 자동차부품 전자렌지용 HVT 냉동기용 모터	NEMA MW-35C NEMA MW-75C
윤활성에나멜 동선 (Lubricating Enameled Copper Wire)	UEW/N PEW/N EIW/N	E (120℃) F (155℃) H (180℃)	0.10 ~1.60㎜	- 각종 합성 에나멜선 위에 윤활성이 좋은 나일론 수지도료를 이중도포하여 선권성 및 성형작업을 향상시킨 이중구조의 합성 에나멜선 - 내열성 및 용도에 따라 제품 선택이 가능	각종 모터 변압기 냉기용 모터 자동차 부품	NEMA MW-76C NEMA MW-80C

에나멜동선의 종류 및 특성
종류	기호	내열구분	제조범위	특성	사용온도	적용규격
자기융착성 에나멜동선 (Self-Bonding Enameled Copper Wire)	SBW	E (120℃) H (180℃)	0.10 ~1.60㎜	- 부품 성형후 함침이 필요없음 - 권선방법에 따라 열풍식, 용제식, 통정식으로 분류됨	각종 모터 자동차부품 각종전자부품	KS C 3107

에나멜동선의 종류 및 특성
종류	특성	사용용도
LITZ Wire, USTC Wire	에나멜로 절연되어 있는 와이어를 이용하여 여러가닥의 균일한 형태로 꼬아 집합시킨 형태의 와이어를 말하며, 와이어 외부에 나일론, 면, 노맥스 외 상용되는 기기의 온도나 전압에 알맞게 적용시킬 수 있는 외부 절연을 할 수 있습니다. 또한 사용되는 기기의 주파수나 전류의 양에 따라 와이어의 설계가 이루어 집니다. 리츠 와이어는 표피효과(SKIN EFFECT)의 극대화를 장점으로 사용됩니다. 주파수가 낮을 때에는 전류가 도체에 안정적으로 흐르지만 주파수가 증가함에 따라 전류의 흐름이 불안정해지고 그 손실도 많아지므로 리츠 와이어의 확장된 표피의 면적으로 인하여 사용하고자 하는 전류의 양을 도체의 확장 없이도 확보할 수 있는 장점이 있습니다.	High frequency transformers High frequency inductors High frequency motors High frequency inverters High frequency power supplies ultrasonic equipment Communication equipment 外

에나멜동선의 종류 및 특성
종류	특성	사용용도

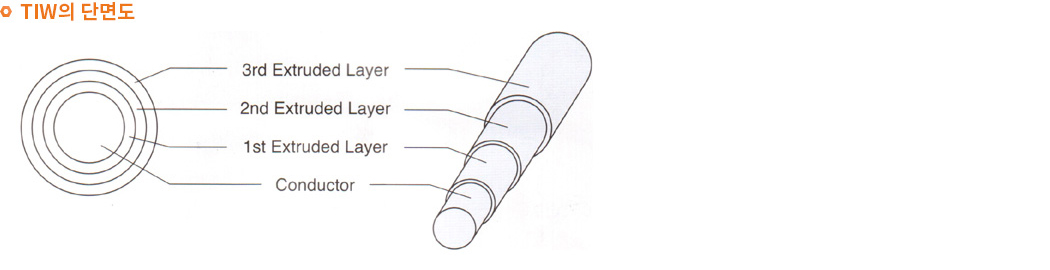

TIW(삼중절연) Wire	3중 압출 절연으로 인한 탁월한 내절연력 30KHz 이상의 고주파에 사용 베리어 태프, 층간절연테이프 제거로 인한 공정단순화 절연층 제거없이 직접 납땜 가능	30KHz 이상의 고주파에 사용
